一 、KZ-5A型概述
KZ-5A型潛水泵綜合監測控制器（以下簡稱保護器）是南京康卓環境科技有限公司研發生產，適用于國內所有廠家生產的WQ潛水排污泵、QXG型清水泵、ZQB軸流泵、HQB混流泵保護與控制。本保護裝置主要用于對潛水泵性能檢測即油室漏水、電機腔浸水、線盒浸水、電機過載、繞組過熱、軸承超溫實時監測和報警顯示，另外還具有對電機腔內自動除濕的功能。本產品全部采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。
該產品已獲得中國國家專利。專利號為：ZL201220343140.5

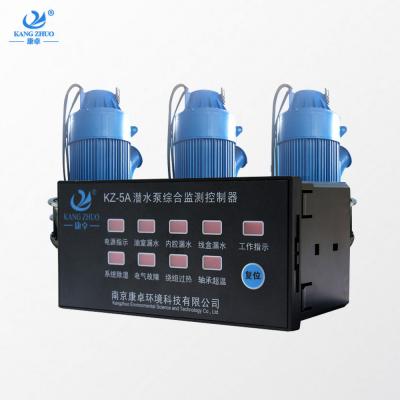

實物圖
二、產品型號及其含義
三、功能概述
1.泵油室漏水保護：當潛水泵在運行過程中，由于機械密封磨損等原因泵油室出現漏水故障時，危及水泵正常運行。保護器通過泵上的信號線P31# P32#信號線對其進行監測，當電阻小于30K，本保護裝置延時2秒故障3、4輸出常閉點斷開切斷控制回路，強迫泵停機，同時伴隨聲光報警。面板上油室浸水指示燈在微浸水時就閃光預報警根據阻值逐步變大面板燈常亮，以提醒人們排除故障為止，但此時故障常開常閉接點不動作直至保護值（預警時故障輸出不動作）。19、20常開接點作故障輸出用如報警至PLC等。
2.泵電機腔內浸水保護：當潛水泵在運行過程中由于密封磨損等原因,泵電機腔出現浸水故障時，危及電機安全，保護器通過泵上的P51# P32信號線對其進行監測，當電阻小于30K時，本裝置延時2秒故障3、4輸出常閉點斷開，常開接點19、20閉合，同時伴隨聲光報警，面板上電機腔漏水指示燈從接近報警值前開始閃光預警，直至排除故障為止（同時伴隨聲光報警）。
3.泵接線盒腔內浸水保護：當潛水泵在運行過程中由于電機接線盒腔內出現漏水故障時，危及電機安全，保護器通過泵上的P41# P32#信號線對其進行監測，當電阻小于50K時，本裝置延時2秒故障3、4輸出常閉點斷開，常開接點19、20閉合，同時伴隨聲光報警，面板上接線盒漏水指示燈從接近報警值前開始閃光指示，直至排除故障。（預警時故障輸出不動作）。
4.泵過載保護：當潛水泵在運行過程中電機因過流（過載，缺相、斷相）故障時，熱繼動作，本裝置延時2秒故障3、4輸出閉點斷開，19、20常開節點閉合，同時伴隨聲光報警，面板上泵過載指示燈達到保護值長亮指示，直至排除故障。
5.5.泵電機絕緣，防潮報控制：由于潛水泵在水下運行過程中,電機腔內濕度較高,在停機時,由于繞組溫度下降,電機腔內的潮氣容易在繞組表面產生凝露,使電機繞組絕緣下降.為了使電機繞組絕緣穩定，保護器通過泵上的P71# P32#信號線對其進行監測，當監測到露點信號時，同時17、18端子檢測到停機信號延時10秒，本裝置13、14除濕加熱常開節點接通，保護器面板上除濕指示燈長亮加熱除濕控制繼電器動作,控制交流接觸器KM4閉合,把變壓器低電壓大電流加到泵電機上,使得繞組溫度高于”露點溫度”,潮氣不能在繞組表面產生凝露,保持電機絕緣的穩定至溫度達到70%自動停止加熱，若電機一啟動，本控制系統立即停止工作。
注:該功能只能在停泵進行,否則將產生嚴重的短路事故
示意圖
6.泵電機繞組過熱保護：當潛水泵在運行過程中，由于（過載，斷相，缺相） 繞組溫度驟增，當溫度超過135℃時，保護器通過泵上的P11#P12#或P21#P22#信號線對其進行監測，電阻正常值＜400Ω時，預警時1500-3000Ω,動作時大于3KΩ，動作本保護裝置延時2秒故障3、4輸出常閉點斷開，19、20常開點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至排除故障為止，（預警時故障輸出不動作）。
7．泵軸承超溫保護：當該潛水泵由于過負荷等原因泵軸承出現故障時，溫度驟增，當溫度超過135℃時，保護器通過水泵上P61#P32信號線對其進行監測，當電阻大于3KΩ時，本裝置延時2秒故障3、4輸出常閉節點斷開， 19、20常開點閉合，面板軸承過熱指示燈從接近保護值前閃光報警，直至排除故障，（預警時故障輸出不動作）。
四、技術參數
?環境溫度： -20℃~70℃
?相對濕度 ： 90%RH，不結露，無腐蝕性氣體場所
?工作電壓： 220V/50HZ
?控制器功耗： AC 4w
?故障輸出容量： 5A/AC220V
?除濕輸出容量： 5A/AC220V
?控制器外形尺寸： 160MM*80MM*90MM
?面板開孔尺寸： 151MM*76MM
?重量： 0.4kg
注：1.綜合控制器接線端子19、20故障輸出，可輸入PLC或接報警器。
2.水泵信號線皆稱P**。如31#，32#線稱P31，P32，以此類推。
3.如果水泵無軸承信號引出線61#，綜合控制器接線端子7與10短接。
4.如果水泵無繞組信號引出線11#12#或21#22#，綜合控制器端子11與12 短接。
5.如果水泵無其它信號引出線，綜合控制器對應端子空著。
6.如果儀表先通上電源后，在接好水泵信號線，儀表報警的話可以通過復位鍵復位。
五、接線端子原理圖
（1）端子接線圖
（2）面板示意圖
六、安裝規格及說明
? 控制器外形尺寸：160mmX80mmX90
? 控制柜開孔尺寸：151mmX76mm
? 控制器安裝方式： 面板卡入式安裝
? .配線時, 為防止信號受到干擾，控制信號線請盡量使用屏蔽線。
? 如果沒有與控制器相對應的信號輸入，不影響整個控制器正常工作但控制器無法起到相對應的保護作用。
? 調試前請仔細檢查控制柜及控制器的配線,確認無誤后，合上控制柜電源,使系統處于運行狀態。
?在使用過程中如果發生水泵故障報警，在確認故障并排除后，需要按下復位鍵1次后延時2S或者重新上電，控制器恢復正常工作。
七、聯系我們
公司名稱：南京康卓環境科技有限公司
地 址： 南京市六合區雄州工業園
郵 編： 211500
網 址： www.kang-zhuo.com
郵 箱： zgkangzhuo@163.com
電 話： 025-86666104
