一 、KZ-4型簡介

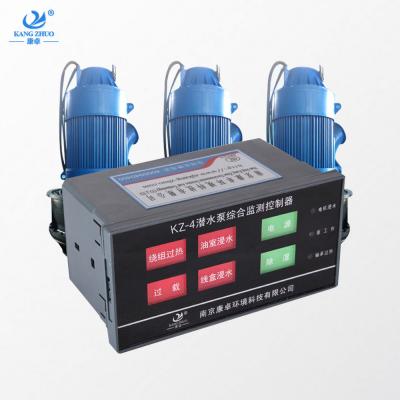

KZ-4型潛水泵綜合監測控制器適用于國內所有廠家生產的系列潛水式排污泵、軸流泵、混流泵，本保護裝置主要用于對潛水泵性能檢測即繞組過熱、油室漏水、線盒浸水、軸承過熱、電機浸水、電機過載等實時監測和報警顯示；另外還具有對電機腔內自動除濕的功能。本產品全部采用模塊化設計制造，性能更加穩定可靠，它是潛水泵能正常安全工作的有力保障。
該產品已獲得中國國家專利。專利號為：ZL201220343140.5
二 、功能概述
電泵浸水報警控制：當潛水泵油室出現漏水故障時，危及電泵正常運行。泵信號線31#32#電阻小于30K，本保護裝置4、5故障輸出常閉節點斷開切斷控制回路，強迫泵停機。面板上油室浸水指示燈在微浸水時就閃光預報警，以提醒人們排除故障為止，但此時故障常開常閉接點不動作直至保護值。8、9常開接點通常作故障輸出用，如報警至PLC等。
電泵電機繞組過熱報警控制：當潛水泵電機出現故障時（過載，斷相，缺相）繞組溫度驟增，當溫度超過135℃時，泵11#12#或21#22#信號線電阻大于3K，本保護裝置故障輸出4、5常閉節點斷開，8、9常開節點閉合，面板上繞組過熱指示燈從接近保護值前開始閃爍預警，以提醒人們電機過熱故障，直至排除故障為止。預警時故障輸出不動作。
電泵電機絕緣，防潮報警控制：潛水泵電機在實際運行中，有可能在停車時，漸漸吸潮，吸濕現象將反映在電機絕緣電阻的緩慢下降，進而造成電機的損壞。為保護潛水電泵電機的絕緣性，提高使用耐用性，本保護裝置通過檢測電泵71#信號線，當濕度達到100%，即露點時；通過15、16端子檢測到停機信號，延時一段時間，本裝置11、12除濕加熱常開節點接通，去驅動除濕加熱裝置。直至溫度達到70%自動停止加熱，若電機一起動，本控制系統立即停止工作。當加熱時面板上除濕指示燈不斷閃爍。
注:該功能只能在停泵進行,否則將產生嚴重的短路事故
電機腔內浸水報警控制：當潛水泵電機腔內出現漏水故障時，危及電機安全，檢測泵51#信號線電阻小于50K時，本裝置故障輸出4、5常閉節點斷開，常開接點8、9閉合，面板上電機腔漏水指示燈從接近報警值前開始閃光預警，直至排除故障為止。預警時故障輸出不動作。
軸承過熱報警控制：當該潛水泵軸承出現故障時，溫度驟增，當溫度超過105℃時，經本保護裝置檢測泵61#信號線當電阻大于1.5K時，本裝置故障輸出4、5常閉節點斷開， 8、9常開節點閉合，面板軸承過熱指示燈從接近保護值前閃光報警，直至排除故障。預警時故障輸出不動作。
泵過載報警控制：當該泵電機因過流（過載，缺相、斷相）故障時，熱繼動作，本裝置故障輸出4、5常閉節點斷開，8、9常開節點閉合，面板上泵過載指示燈從接近保護值前閃爍指示，直至排除故障。 預警時故障輸出不動作。
接線盒腔內浸水報警控制：當潛水泵電機接線盒腔內出現漏水故障時，危及電機安全，泵41#漏水信號線小于50K時，本裝置故障輸出4、5常閉節點斷開，常開接點8、9閉合，面板上接線盒漏水指示燈從接近報警值前開始閃光指示，直至排除故障。預警時故障輸出不動作。
三、技術參數
環境溫度： -20℃~70℃
相對濕度 ： ≤95%RH，不結露，無腐蝕性氣體場所
工作電壓： 220V/50HZ
控制器功耗： ≤ AC 4w
故障輸出容量： 5A/AC220V
除濕輸出容量： 7A/AC220V
控制器外形尺寸：160MM*80MM*90MM
面板開孔尺寸：152MM*76MM
重量： 0.4kg
注：1.綜合控制器接線端子8、9故障輸出，可輸入PLC或接報警器。
2.水泵信號線皆稱P**。如31#，32#線稱P31，P32，以此類推。
3.如果水泵無軸承信號引出線61#，綜合控制器接線端子17與22短接。
4.如果水泵無繞組信號引出線11#12#或21#22#，綜合控制器端子13與14 接短。
5.如果水泵無其它信號引出線，綜合控制器對應端子空著。
四、接線端子原理圖
五、安裝規格及說明
控制器外形尺寸：160mmX80mmX90
控制柜開孔尺寸：150mmX76mm
控制器安裝方式： 面板卡入式安裝
.配線時, 為防止信號受到干擾，控制信號線請盡量使用屏蔽線。
如果沒有與控制器相對應的信號輸入，不影響整個控制器正常工作但控制器無法起到相對應的保護作用。
調試前請仔細檢查控制柜及控制器的配線,確認無誤后, 合上控制柜電源,使系統處于運行狀態。
在使用過程中如果發生水泵故障報警，在確認故障并排除后，控制 器恢復正常工作。
六、維護保養
產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務 在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。 24小時服務熱線：025-86666104
訂貨需知：
*請注明型號、數量、是否有特殊需要。
