一、飛力水泵專用保護器

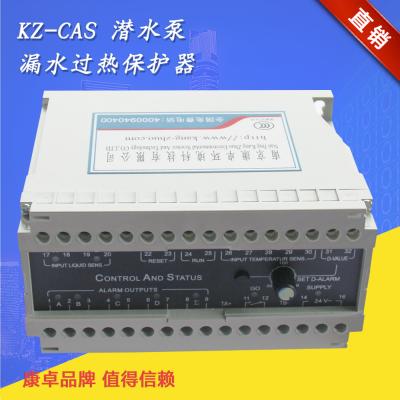

KZ-CAS水泵保護器是由南京康卓環境科技有限公司（康卓科技）研發設計，專用應用于飛力水泵專用。CAS監控單元與適用產品安裝的標準系統的傳感器相連?？赏瑫r(shí)檢測五類泵內置傳感器的狀態，分別是：Thermal Switch、定子室FLS、接線室FLS、 CLS、主軸承溫度PT100，對應泵出線一般為12芯線，在此類應用中除使用標準CAS接法外，也可以利用一個或兩個MiniCAS以降低成本。若有上軸承或繞組溫度PT100傳感器需另加溫度控制器。
二、飛力水泵保護器技術參數
電源電壓：AC24V(50～60HZ) 20W以上。
故障無源觸點輸出：繞組超溫、軸承超溫、泄漏、油中水、綜合報警，容量AC24V、100mA(或容量AC220V、5A)。
聯鎖無源觸點輸出：常閉，當發生報警時斷開，容量AC220V、5A。
模擬量輸出：0～20mA，范圍50℃～150℃?！?/span>
安裝方式：標準35mmDIN導軌。
所有通道報警后都要手動復位。
三、飛力水泵保護器功能
1、通道A，液位
這個通道可以用來監測定子室的泄漏信號。定子室的下部安裝了一個傳感器。當液體進入定子室時，傳感器的電阻從正常情況下的1.5KΩ變?yōu)?30Ω。
這個通道還可以接油中含水傳感器，即CLS（電容泄漏傳感器）。CLS-30監測油室或齒輪箱中水的含量，超過35%時報警。
輸入顯示：17，18號接線端子懸空或者短路時，上排的A通道輸入指示燈A亮。
報警：報警約5秒以后，下排的A通道報警繼電器（1,2號接線端子），輸出一個閉合信號，同時下排的輸出指示燈亮。∑總報警輸出繼電器（8,9號接線端子）輸出閉合信號，同時報警指示紅燈∑亮，聯鎖觸頭（11-12號接線端子）斷開，于是泵/渦輪斷開，指示燈GO熄滅。
復位：故障需要手動復位。
2、通道B，油壓（或液位）
24,25號接線端子RUN，連接到一個常開的傳感器，用來監測配備了齒輪單元的油壓，在沒有齒輪單元時，24,25號接線端子，什么都不接，此時這個通道就可以像通道A一樣操作。
輸入指示：當24,25號端子什么都不接時，上排的指示燈B常亮。19,20號接線端子懸空或者短路時，上排的指示燈B也常亮。
報警：傳感器報警約5秒以后，B通道的報警輸出（2,3號端子），輸出一個閉合信號，同時下排指示燈B亮，∑總報警輸出繼電器（8,9號接線端子），輸出閉合信號，同時報警指示紅燈∑亮，聯鎖觸頭（11-12號接線端子）斷開，于是泵/渦輪斷開，指示燈GO熄滅。
復位：故障需要手動復位。
3、通道C，溫度監測
這個通道用熱敏開關或3個PTC熱敏電阻來監測定子溫度，熱敏開關通常情況下閉合，在140℃±5℃（280℉）時變成常開。
報警：當電阻超過3KΩ時，C通道的報警輸出（4,5號端子），輸出一個閉合信號，同時下排指示燈C亮，∑總報警輸出繼電器（8,9號接線端子），輸出閉合信號，同時報警指示紅燈∑亮，聯鎖觸頭（11-12號接線端子）斷開，于是泵/渦輪斷開，指示燈GO熄滅。
復位：故障復位須等到電阻降到約900Ω，即定子冷卻下來以后，通過手動完成故障復位。
4、通道D，Pt100傳感器
這個通道是用來監測和分析主（下）軸承的溫度，它只能被連接到Pt-100型（DIN 437 60）的溫度傳感器上，報警值可以通過電位計進行設置，面板上有溫度刻度盤，150℃分成10個刻度，每個刻度10℃。
指示儀表（附加設備）：這個通道有一個軸承溫度轉0～20mA模擬量輸出信號?？梢园岩粋€(gè)顯示器連接至31和32的端子上（注意±極性！32正，31負）。顯示器顯示Pt-100傳感器的溫度。當按下電位器旁邊的按鍵，指示器將顯示所設定的報警值。
報警：達到報警值后，D通道的報警（輸出6,7號端子），輸出一個閉合信號，同時下排指示燈C亮，∑總報警輸出繼電器（8,9號接線端子），輸出閉合信號，同時報警指示紅燈∑亮，聯鎖觸頭（11-12號接線端子）斷開，于是泵/渦輪斷開，指示燈GO熄滅。
調整報警值：默認報警值是100℃（212℉）。由于大多數軸承運行時低于這個溫度，建議對各臺設備分別進行設置。方法是讓設備運行一、二個小時，使軸承達到運行溫度。如果溫度在一段時間內穩定，就將報警值設置為上述溫度再加15-20℃（25-35℉）。所留的冗余通常能夠克服水溫和負荷變化的影響。
復位：故障需要手動復位。
四、飛力水泵保護器電氣連接
監控單元安裝在電控柜中，既可以把監控單元安裝在一個35mm的對稱DIN導軌上，也可直接安裝在金屬板上。
將24VAC電源連接至14和16號端子上，報警后如欲復位，請?jiān)诙俗?2和23之間連接一常開的彈簧開關。
在端子11和12之間連接起動器的聯鎖線路，使得發出報警時泵/渦輪被關閉。
當PT100溫度傳感器是兩線制時，需要短接29和30號接線端子。如果使用補償電阻，則不用短接。
起動前進行檢查，以確保所有的導線都連接到正確的端子并且上緊螺絲。
