型號含義：
一、探測繼電器簡介

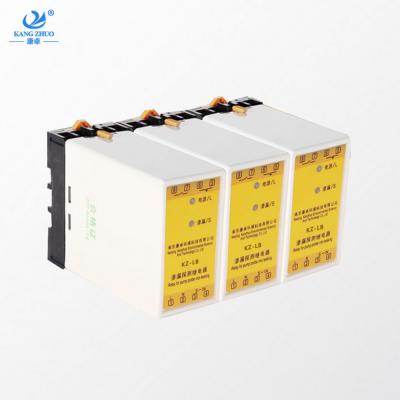

KZ-LB 潛水泵漏水保護繼電器是南京康卓環境科技有限公司生產的水泵漏水保護器，專門用于檢測潛水泵內水靈敏度的電阻。傳感器使用電極傳感器。當泵體內出現漏水情況時，控制繼電器會發出相應的控制信號，以便工作人員對水泵漏水進行處理?？刂破髟诰€路設計上采取了一系列的抗干擾措施，可以在電磁干擾十分嚴重的環境中可靠工作。
二、功能概述
探測繼電器采用的是水靈敏電阻傳感器提供信號，來判斷潛水泵腔內是否有漏水；即水靈敏電阻傳感器檢測到腔內對地的電阻，如低于控制器設定值時該繼電器會動作，面板上的紅色指示燈報警點亮，同時控制器5、6和7、8端子便輸出一組開關信號來切斷潛水泵主控制回路；和輸出一組無源開關量信號，這樣有效的保護潛水泵只能在安全的情況下工作。如果故障排除后本控制器會自動復位這時泵又可以繼續運行。電阻的給定值是標準的，也可以根據要求另外設定。用戶有特殊需要必須提前聯系。
三、 技術參數
工作電源： AC220v/50Hz
使用環境溫度： -20～75℃
相對濕度： ≤95% RH,不結露，無腐蝕性氣體場所
輸入信號： 電阻信號、開關信號；
輸出信號： 開關信號（無源觸點、可兩組觸點互換）
觸點容量： AC220v 2A
探測范圍： 水靈敏電阻<20KΩ，（可調整）
傳感器電極最大電流： 50 uA
工作方式： 連續工作
額定功耗： AC220v / 1W
外形尺寸： 45mmX75mmX105mm
安裝方式： 標準DIN35導軌
重量： 0.3kg
四、接線端子原理圖
項目
序號
端子名稱
說明
外部輸入
1
220v AC
電源輸入
2
3
P31
滲漏信號輸入
4
P32
內部輸出
5
常閉輸出點
輸出端子
6
7
常開輸出點
輸出端子
8
五、維護保養
產品自售出起一個月包退三個月包換一年內免費保修，終身維修服務在使用過程中如需技術幫助，公司設立了營銷服務的專業客服，免費為用戶提供售前、售中、售后的技術咨詢和安裝調試指導，解決用戶提出的問題。24小時服務熱線：025-86666104
*訂貨需知： 請注明型號、數量、是否有特殊需要。
